SWP-G型有伸缩超短型万向联轴器

发布于：2014-8-27   隶属于：棋牌网大全

SWP-G型有伸缩超短型万向联轴器特点及应用场合：轴承是易损件．为便于更换轴承，将轴承座压盖作成剖分式，螺栓联接，可在β≤5°～10°工况下工作。适用于轧钢机械、起重运输机械、工程机械、矿山机械、石油机械及其他重型机械，联接两个不同轴线的轴系传动，不能缓冲、减振。
    A型--有伸缩长型；
    B型--有伸缩短型；
    C型--无伸缩短型；
    D型--无伸缩长型；
    E型--有伸缩双法兰长型；
    F型--大伸缩长型；
    ZG型--正装贯通型
    FG型--反装贯通型

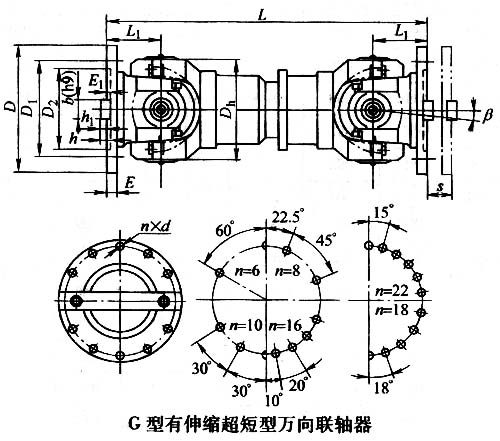

SWP-G型有伸缩超短型万向联轴器基本参数和主要尺寸(JB/T 3241-2005) 　mm

型号
回转
直径
D
公称转矩
Tn  N.m
疲劳转矩
Tf  kN.m
轴线折角
β
尺寸
传动惯量
kg.m2
质量
kg
L
L1
SWP225G
225
18
8
≤5
435
68
0.331
60
SWP250G
250
25
11.2
≤5
515
80
0.624
97
SWP285G
285
35.5
16
≤5
565
90
1.182
120
SWP315G
315
50
25
≤5
620
100
2.290
170
SWP350G
350
71
35.5
≤5
715
108
3.793
256
