SWP-D型无伸缩长型万向联轴器

发布于：2014-8-27   隶属于：棋牌网大全

SWP-D型无伸缩万向联轴器特点及应用场合：轴承是易损件．为便于更换轴承，将轴承座压盖作成剖分式，螺栓联接，可在β≤5°～10°工况下工作。适用于轧钢机械、起重运输机械、工程机械、矿山机械、石油机械及其他重型机械，联接两个不同轴线的轴系传动，不能缓冲、减振。
    A型--有伸缩长型；
    B型--有伸缩短型；
    C型--无伸缩短型；
    D型--无伸缩长型；
    E型--有伸缩双法兰长型；
    F型--大伸缩长型；
    ZG型--正装贯通型
    FG型--反装贯通型

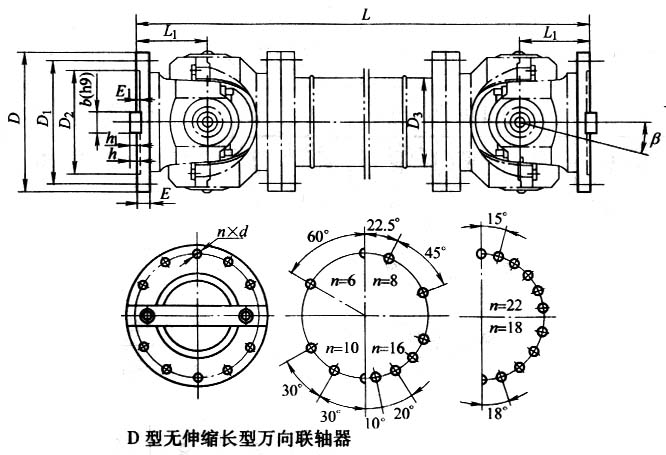

D型棋牌网大全 基本参数和主要尺寸(JB/T 3241-2005) mm
型号
回转直径
D
公称转矩
Tn kN.m
疲劳转矩
Tf  kN.m
轴线折角
β
尺寸
转动惯量 kg.m2
质量 kg
Lmin
D3
L1
Lmin
每增长
100mm
Lmin
每增长
100mm
SWP160D
160
16
8
≤10
430
114
85
0.09
0.0059
35
2.1
SWP180D
180
20
10
≤10
474
121
95
0.16
0.0072
47
2.3
SWP200D
200
31.5
16
≤10
544
127
110
0.23
0.0114
67
3.4
SWP225D
225
40
20
≤10
636
152
130
0.53
0.0290
94
6.6
SWP250D
250
63
31.5
≤10
690
168
135
0.91
0.0407
140
7.3
SWP285D
285
90
45
≤10
760
194
150
1.91
0.0702
206
9.4
SWP315D
315
140
63
≤10
860
219
170
3.39
0.1144
271
12.0
SWP350D
350
180
90
≤10
940
245
185
5.35
0.1663
355
13.0
SWP390D
390
250
112
≤10
1060
273
205
10.54
0.2695
501
18.0
SWP435D
435
355
160
≤10
1180
299
235
18.56
0.3645
325
20.0
SWP480D
480
450
224
≤10
1360
351
265
31.69
0.7028
1144
28.0
SWP550D
550
710
315
≤10
1460
402
290
51.45
1.1842
1589
35.7
SWP600D
600
1000
500
≤10
1840
450
360
83.53
1.7159
2243
40.5
SWP640D
640
1250
630
≤10
1980
480
385
135.60
2.3080
3140
48.3
